Rangkuman Kisi – Kisi USBN Tahun 2018

Teknik Komputer dan Informatika.

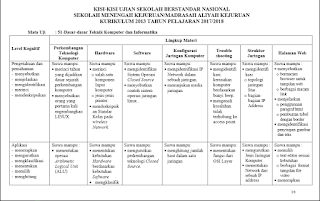

Berdasarkan Kisi – Kisi USBN SMK Tahun 2017 / 2018

Bismillahirrahmannirahim..

Pembuatan ringkasan untuk persiapan USBN pada tahun 2018. Dan juga agar bermanfaat bagi semua orang yang mengunjugi web ini. Dibuat berdasarkan kisi – kisi pada gambar di atas.

Perkembangan Komputer dari Tahun ke Tahun.

1. Generasi Pertama (1940 – 1950)

    Komputer pertama yaitu ENIAC (Electronic Numerial Integrator And Computer). Mengunakan menggunakan beberapa tabung vakum yang besar dan komples seperti crystal diodes, relays, resistor, dan capacitors yang membutuhkan daya listrik sebesar 159 KW. Komputer elektronik pertama digunakan untuk non-umun yaitu ABC (Atanasoff-Berry Computer), Ten Bristish Colossus Computers, german Z3, LEO, UNIVAC, dan Harcard Mark I.

2. Generasi Kedua (1959 – 1964)
      Pada tahun 1948, penemuan transistor sangat mempengaruhi perkembangan computer.Transistor mulai digunakan di dalam komputer mulai pada tahun 1956. Mesin pertama yang memanfaatkan teknologi baru ini adalah superkomputer. IBM membuat superkomputer bernama Stretch, dan Sprery-Rand membuat komputer bernama LARC. Komputer generasi kedua menggantikan bahasa mesin dengan bahasa assembly. Bahasa assembly adalah bahasa yang menggunakan singkatansingkatan untuk menggantikan kode biner.

3.Generasi Ketiga (1964 - awal 80an)
      Jack Kilby, seorang insinyur di Texas Instrument, mengembangkan sirkuit terintegrasi (IC : integrated circuit) di tahun 1958. IC mengkombinasikan tiga komponen elektronik dalam sebuah piringan silikon kecil yang terbuat dari pasir kuarsa. Kemajuan komputer generasi ketiga lainnya adalah penggunaan sistem operasi (Operating System) yang memungkinkan mesin untuk menjalankan berbagai program yang berbeda secara serentak dengan sebuah program utama yang memonitor dan mengkoordinasi memori komputer.

4. Generasi Keempat ( awal 80an - Sekarang )
      Setelah IC, tujuan pengembangan menjadi lebih jelas: mengecilkan ukuran sirkuit dan komponen - komponen elektrik. Terdapat perkembangan pada pemadatan Chip IC ini seperti :
- Large Scale Integration (LSI) dapat memuat ratusan komponen dalam sebuah chip.
- Very Large Scale Integration (VLSI) memuat ribuan komponen dalam sebuah chip tunggal
- Ultra-Large Scale Integration (ULSI) meningkatkan jumlah tersebut menjadi jutaan
    Chip Intel 4004 yang dibuat pada tahun 1971 membawa kemajuan pada IC dengan meletakkan seluruh komponen dari sebuah komputer (central processing unit, memori, dan kendali input/output) dalam sebuah chip yang sangat kecil

Penemu Linux
      Orang yang pertama kali menciptakan dan Mengembangkan LINUX adalah Linus Torvalds

ALU (Arithmetic Logic Unit)

Arithmetic/Logic Unit (ALU) akan menjalankan kedua operasi arithmetic dan operasi logic.

Operasi arithmetic adalah operasi dasar matematika seperti penambahan, pengurangan, perkalian, dan pembagian.
Operasi logis seperti AND, OR dan XOR digunakan untuk membuat perbandingan dan mengambil keputusan. Operasi logis akan menentukan bagaimana sebuah program akan dieksekusi.

Perangkat Inputan

Keyboard
Mouse
Touchpad
Lightpen
Joystick
Barcode
Scanner

·
Jenis – Jenis Printer

Dot Matrik, printer jenis ini menggunakan tinta jenis pita seperti yang terdapat pada mesin tik.
Inkjet, printer jenis ini menggunakan tinta cair atau liquid ink.
Laser printer, printer jenis menggunakan tinta serbuk atau powder ink seperti bubuk gliter.

Standart Class pada Wireless Network

- 802.11
802.11 menggunakan Service Set Identifier (SSID).Dengan penanda ini maka dapat di bedakan antara jaringan WLAN satu dengan lainnya sebab jaringan WLAN satu dengan yang lain pasti memiliki nomor penanda SSID yang berbeda pula. Access Point (AP) menggunakan SSID untuk menentukan lalu lintas paket data mana yang di peruntukkan untuk Access Point tersebut.Standar 802.11 membolehkan device (perangkat) yang mengikuti standar 802.11 untuk berkomunikasi satu sama lain pada kecepatan 1 Mbps dan 2 Mbps dalam jangkauan kira-kira 100 meter.

- 802.11a
Standar 802.11a dipublikasikan pada tahun 1999 yang digunakan untuk mendefiniskan jaringan Wireless dengan frekuensi 5 GHz Unlicensed National Information Infrastrusture (UNII). Kecepatan jaringan ini lebih cepat dari standar 802.11 dan standar 802.11b pada kecepatan transfer sampai 54 Mbps.

- 802.11b
Standar 802.11b merupakan standar yang paling banyak digunakan di kelas standar 802.11. Standar ini dipublikasikan pada tahun 1999. Menggunakan gelombang frekuensi indusrial, scientific, medicine (ISM) 2,4 GHz dan berkomunikasi pada kecepatan hingga 11 Mbps. Standari ini juga menyediakan metode untuk menangani tabrakan (collision) dan fragmentasi dan memungkinkan metode enkripsi melalui protokol WEP (wired equivalent protocol).

- 802.11g
Standar 802.11g pada dasarnya mirip dengan standar 802.11a yaitu menyediakan jalur komunikasi kecepatan tinggi hingga 54 Mbps. Namun, frekuensi yang digunakan pada standar ini sama dengan frekuensi yang digunakan standar 802.11b yaitu frekuensi gelombang 2,4 GHz dan juga dapat kompatibel dengan standar 802.11b.

- 802.11n
802.11n adalah amandemen baru yang meningkatkan atas standar 802,11 sebelumnya dengan menambahkan multiple-input multiple-output (MIMO) dan banyak fitur-fitur baru lainnya.

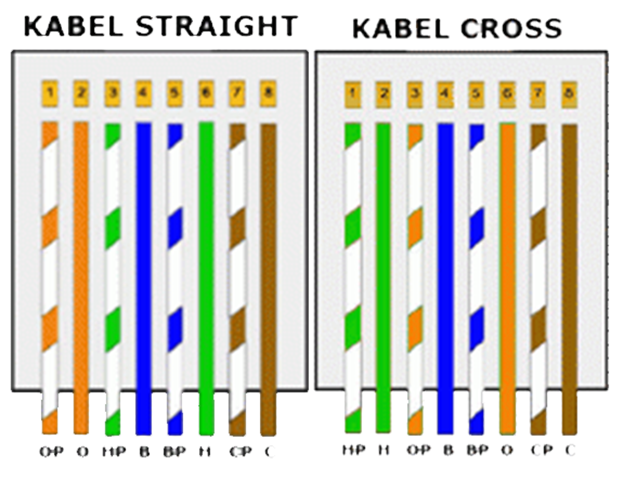

Kabel UTP :

Straight (lurus) : biasa digunakan untuk menghubungkan perangkat yang berbeda, misalnya: komputer ke hub, komputer ke switch.

Cross (silang)   : biasa digunakan untuk menghubungkan perangkat yang sama, misalnya: komputer ke komputer, hub ke switch ke switch.

§ Standar Susunan Kabel Straight (Lurus)

1.Putih – orange

2.Orange

3.Putih - Hijau

4.Biru

5.Putih – Biru

6.Hijau

7.Putih – Coklat

8.Coklat

§ Standar Susunan Kabel Cross (Silang)

1.Putih – Hijau
2.Hijau
3.Putih - Orange
4.Biru
5.Putih – Biru
6.Orange
7.Putih – Coklat
8.Coklat

Sistem Operasi Closed Source :

o Windows
o MacOs

Sistem Operasi Jaringan Linux :

Ubuntu
SuSE
Fedora
Mandriva
Slackware
Debian
CentOS
Red Hat, dll

Perkembangan Windows :

MS-DOS

Ms-Dos (Microsoft Disk Operating System) adalah Sistem Operasi yang masih berbasiskan teks dan Command-Line interpreter (CLI).MS-DOS dirilis pertama kali pada tahun 1980.

Microsoft Windows (windows 1.x – windows 3.x)

§ 1.0 –> Microsoft Windows 1.0 merupakan versi pertama sistem operasi berbasis Graphical User Interface (GUI) yang dibuat oleh Microsoft Corporation .

§ 2.0 -> Microsoft Windows 2.0 merupakan versi kedua dari sistem operasi berbasis graphical user interface (GUI) buatan Microsoft Corporation, yang dirilis pada 9 Desember 1987.

§ 3.0 -> Windows 3.0 memiliki kemampuan dukungan kartu grafis SVGA atau XGA dan juga icon

Windows 95 – windows ME

§ Windows 95 diperkenalkan pada tanggal 14 Agustus 1995. Windows 95 juga mendukung Plug and Play untuk mendeteksi instalasi perangkat keras dan konfigurasi secara otomatis,

§ Windows 98 Diluncurkan pada 25 Juni 1998.Windows 98 sudah mendukung VGA berbasis AGP, serta mendukung media penyimpanan berkas seperti USB

§ Windows 98SE menambahkan dukungan pada Internet Explorer 5.

§ Windows ME diluncurkan pada tanggal 14 September 2000.

Windows NT 3.xx – 4.xx

Windows NT sebagai pengganti windows ME mendukung arsitekrtur x86 (80×86), Intel IA64 dan AMD64 (x64) dan grafis 32-Bit.

Windows 2000

Windows 2000 (atau Windows NT 5.0 build 2159) adalah sebuah versi sistem operas Window yang merupakan versi pengembangan dari Windows NT versi 4.0 yang dikeluarkan oleh Microsoft tanggal 17 Februari 2000 di Amerika Serikat.

Windows XP

Windows XP menawarkan banyak perubahan, fitur dan performa, berbasis grafis digunakan pada komputer pribad, desktop bisnis, lapto, dan pusat media. Windows XP pertama kali dirilis pada 25 Oktober 2001

Windows Server

Sesuai namanya windows server merupakan sistem operasi jaringan yang ditujukan untuk server.

Windows Vista

Windows Vista diluncurkan 8 November 2000 untuk pengguna bisnis, dan 30 Januari 2000 untuk pengguna pribadi.

Windows 7

Windows 7 merupakan gabungan Windows XP dan Windows Vista,

Windows 8 dan 8.1

Microsoft secara resmi merilis Windows 8 pada 26 Oktober 2012.

Windows 10’

Class IP Address

Kelas A

IP kelas A untuk sedikit jaringan dengan host yang sangat banyak. cara membaca IP address kelas A,
Misalnya :
113.46.5.6 ialah :
- Network ID = 113
- Host ID = 46.5.6

Kelas B
Biasa digunakan untuk jaringan besar dan sedang. dua bit pertama selalu di set 10. 16 bit selanjutnya, network IP kelas B dapat menampung sekitar 65000 host. cara membaca IP address kelas B,
Misalnya :
176.17.54.2 ialah :
- Network ID = 113.17
- Host ID = 54.2

Kelas C
Host ID adalah 8 bit terakhi, dengan IP kelas C, dapat dibentuk sekitar 2 juta network yang masing-masing memiliki 256 IP address . Tiga bit pertama IP address kelas C selalu berisi 111 dengan 21 bit berikutnya. Host ID ialah 8 bit terakhir. cara membaca IP address kelas C.
Misalnya :
192.168.54.2 ialah :
- Network ID = 192.168.54
- Host ID = .2

Kelas D
Kelas ini digunakan untuk keperluan Multicasting. 4 bit pertama 1110, bit-bit berikutnya diatur sesuai keperluan multicast group yang menggunakan IP address ini. Dalam multicasting tidak dikenal network bit dan host bit.

Kelas E
Kelas E adalah ruang alamat yang dicadangkan untuk keperluan eksperimental

Media Jaringan

1.Perkabelan

- Kabel UTP (Unshielded twisted Pair), kemampuan jangkauan kabel max 100M. Mempunyai kelebihan diantaranya harganya lebih murah dan juga dipakai untuk membuat topologi star. Kekurangannya jenis kabel ini tidak terlalu kuat terhadap pengaruh efek listrik.

- Kabel STP (Shielded Twisted Pair), sama dengan kabel UTP, tetapi perbedaannya pada STP adalah memiliki lapisan Alumunium Foil sehingga tidak akan terlalu terpengaruh pada efek listrik. Harga lebih mahal dari UTP.

- Kabel Coaxial, kemampuan jangkauan kabel max 500M. Digunakan untuk topologi Bus dan Ring. Harga relatif rendah.

- Kabel Fiber Optic. Merupakan jenis kabel yang terbuat dari fiber, menggunakan cahaya sebagai pengirim paket data. Tidak akan terpengaruh oleh efek listrik, dan juga tidak akan cepat rusak. Tetapi untuk harga, kabel jenis ini bisa dibilang sangat mahal.

2. Konektor

- RJ-45, konektor penghubung untuk dipasang pada kabel UTP atau STP

- BNC, konektor penghubung untuk dipasang pada kabel Coaxial

- TBNC, konektor penghubung dengan bentuk huruf T sebagai penyambung antara tiga konektor BNC

3. Terminal

- Hub, mengirimkan paket data ke seluruh komputer sehingga semua komputer akan mendapatkan paket data yang dikirim si pengirim, kecepatan transfer data dibagi-bagi sesuai dengan jumlah komputer yang ada misalkan jumlah kecepatan transfer data 100Mbps dalam lab itu ada 10 komputer jadi untuk kecepatan transfer data ke masing-masing komputer itu adalah 10Mbps

- Switch, mengirimkan paket data langsung ketujuan yang dituju pengirim, kecepatan transfer data tetap karena yang dituju adalah satu tujuan

4. NIC (Network Interface Card),

devices (perangkat) tambahan yang ada dalam komputer agar bisa digunakan untuk jaringan; tempat untuk memasukkan konektor dari kabel ke komputer.

Bunyi Beep pada MotherBoard.

kalau ada Bunyi Beeb pendek 1 x , itu tandanya komputer baik-baik saja
kalau bunyi Beep panjang 1x, masalah pada Hardisk.
Beep.. panjang 1x trus Beeb pndek 1x, Motherboardnya bermasalah.
Beeb.. panjang 1x terus Beeb pendek 2x, VGAnya bermasalah.
Beep Panjang 3x, Keyboardnya error
Beep, Beep (pendek) terus2an, coba periksa Power supplynya
Beep Panjang terus2an, berarti ada masalah pada Memorinya.

Topologi Star

Topologi star merupakan bentuk jaringan yang mana terdapat satu penghubung (Hub/Switch) sebagai pusat dan setiap komputer terhubung ke penghubung tersebut. Hub/Switch ini posisinya ada di central dan berfungsi untuk menghubungkan satu komputer ke setiap komputer yang terhubung dan juga menghubungkan komputer ke File Server.

Bagian IP Address :

Network Identifier/Network ID yang digunakan khusus untuk mengidentifikasikan alamat jaringan di mana host berada. Semua sistem di dalam sebuah jaringan fisik yang sama harus memiliki alamat network identifier yang sama.

Host Identifier/Host ID yang digunakan khusus untuk mengidentifikasikan alamat host di dalam jaringan.

Macam – Macam Browser :

Google Chrome
Mozilla Firefox
Safari
Opera
Internet Explorer
Dll

Macam Macam Link :

Link Relatif

Dibuat apabila anda membuat suatu link pada page anda ke page lain pada komputer yang sama, tidak memerlukan menggunakan alamat internet yang lengkap contoh :

<a href=”page.html” > link </a>

Link Absolut

Dibuat apabila anda membuat link ke page web lain yang berada pada web site lain di internet.

<a href=”https://ingintangled.blogspot.com”> link </a>

Link ke Bagian Lain dalam Dokumen

Navigasi untuk penelusuran dokumen dapat dimudahkan dengan membuat link antarbagian

<a href=”#page1” > page1 </a>

Link Mailto

Mailto digunakan untuk membuat link pada suatu pesan mail

mail:adexe@gmail.com

Contoh Syntax HTML

<p> –> Syntax tersebut digunakan untuk membuat paragraph.
<table border = ”1px” border-color = “red”> –> untuk membuat table dengan border merah.
<img src=”image.jpg”> –> menyisipkan gambar dalam html / web.
<ol> –> digunakan untuk membuat ordernered list pada Web.
<tr><td rowspan=”2”></td></tr> –> penggunaan rowspan pada kolom table
<a href= “www.adexe.com” > --> adalah contoh link absolut.

OSI LAYER :

7. Application Layer
Lapisan ini menjelaskan spesifikasi untuk lingkup dimana aplikasi jaringan berkomunikasi dengan layanan jaringan.

6. Presentation Layer
Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan.

5. Session Layer
Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama.

4. Transport Layer
Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima.

3. Network layer
Berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket data.

2. Data-link layer
Berfungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame.

1. Physical layer
Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan. (seperti halnya Ethernet atau Token Ring)

Text Editor :
